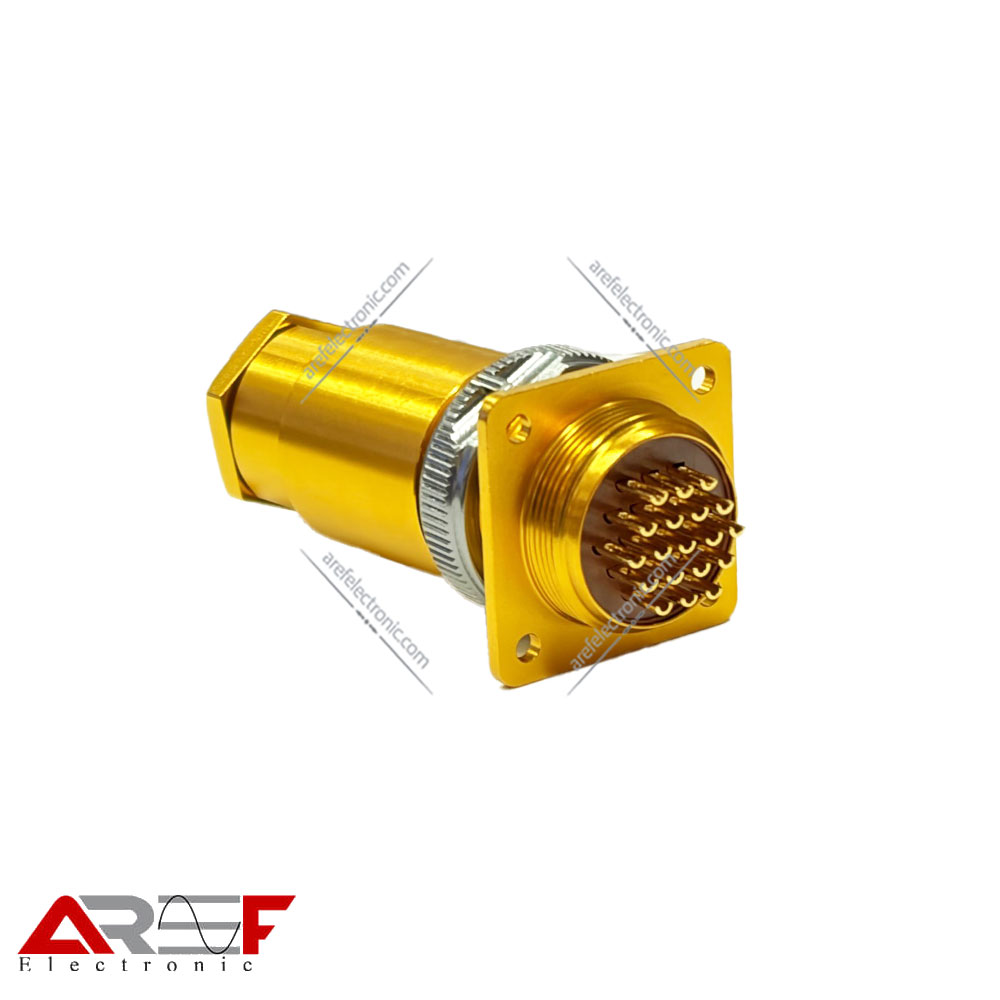

کانکتور طلایی 19 پین کامل

کانکتور طلایی ۱۹ پین یک کانکتور چندپین با بدنه فلزی و ساختار مقاوم است که برای ایجاد اتصال الکتریکی مطمئن و انتقال هم‌زمان چندین مسیر سیگنال، فرمان یا تغذیه در تجهیزات الکترونیکی و صنعتی مورد استفاده قرار می‌گیرد.

این کانکتور از مکانیزم اتصال رزوه‌ای برخوردار بوده و پس از قرار گرفتن کانکتور مقابل، اتصال مکانیکی توسط رزوه تثبیت می‌شود. ساختار فلزی و نصب فلنجی آن نیز استحکام مناسبی در برابر لرزش و جابه‌جایی‌های مکانیکی ایجاد می‌کند.

کانکتور ۱۹ پین طلایی در انواع تجهیزات الکترونیکی، صنعتی، کنترلی، مخابراتی، ابزار دقیق، سیستم‌های اندازه‌گیری، تجهیزات تست و سیستم‌های چندمداره قابل استفاده است و می‌تواند برای انتقال هم‌زمان چندین سیگنال یا مدار مورد استفاده قرار گیرد.

ساختار کانکتور

این کانکتور از چند بخش اصلی تشکیل شده است:

۱. بدنه فلزی
بدنه وظیفه حفاظت مکانیکی از مجموعه کنتاکت‌ها و ایجاد استحکام اتصال را دارد.

۲. فلنج چهار سوراخ
چهار سوراخ موجود در گوشه‌های فلنج برای ثابت‌کردن کانکتور روی پنل دستگاه استفاده می‌شوند.

۳. 19 پین نری
19 کنتاکت در قسمت جلویی قرار گرفته‌اند و هرکدام یک مسیر الکتریکی مستقل ایجاد می‌کنند.

۴. رزوه اتصال
رزوه‌های اطراف قسمت جلویی برای اتصال و قفل‌شدن کانکتور مقابل استفاده می‌شوند. اتصال رزوه‌ای برای محیط‌هایی که لرزش دارند مناسب است، چون احتمال شل‌شدن اتصال را کاهش می‌دهد.

۵. قسمت پشتی کانکتور
قسمت استوانه‌ای پشت کانکتور محل ورود کابل/سیم‌ها و اتصال به کنتاکت‌هاست. حلقه فلزی پشت نیز برای نگهداری و تثبیت مجموعه استفاده می‌شود.
