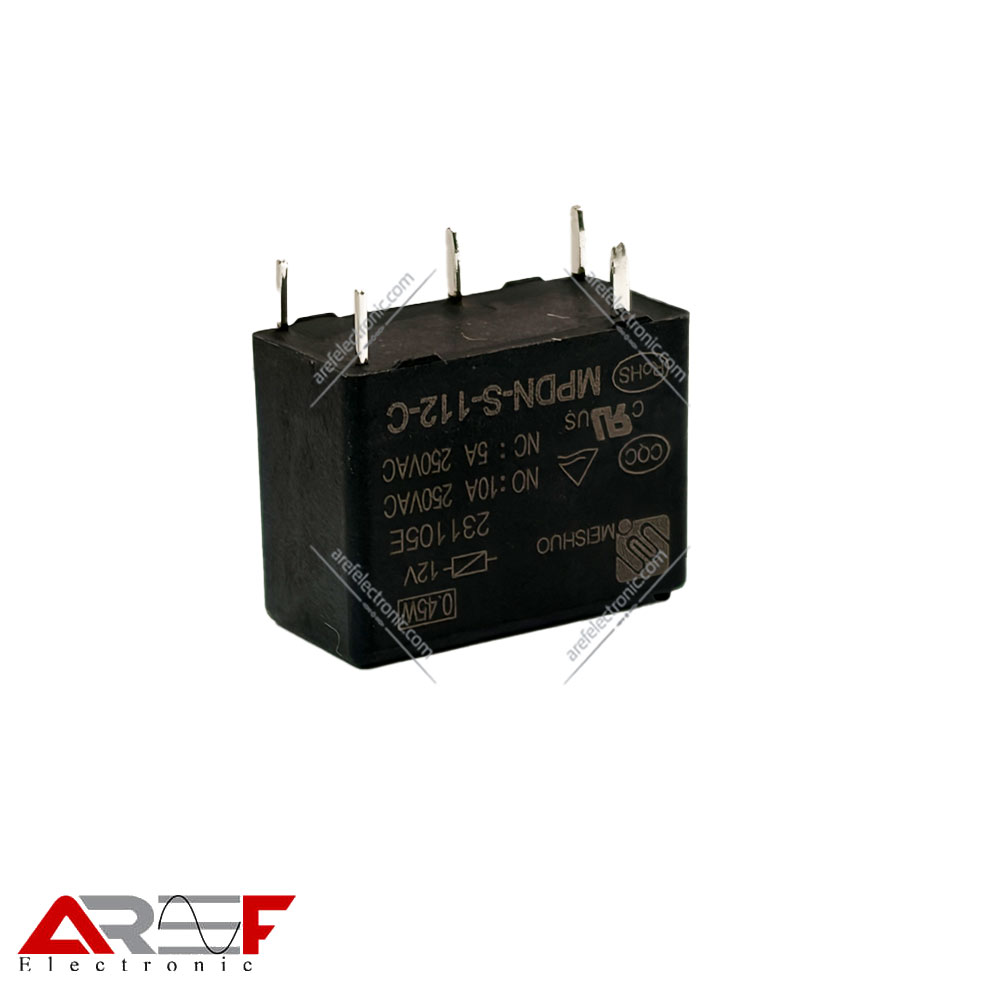

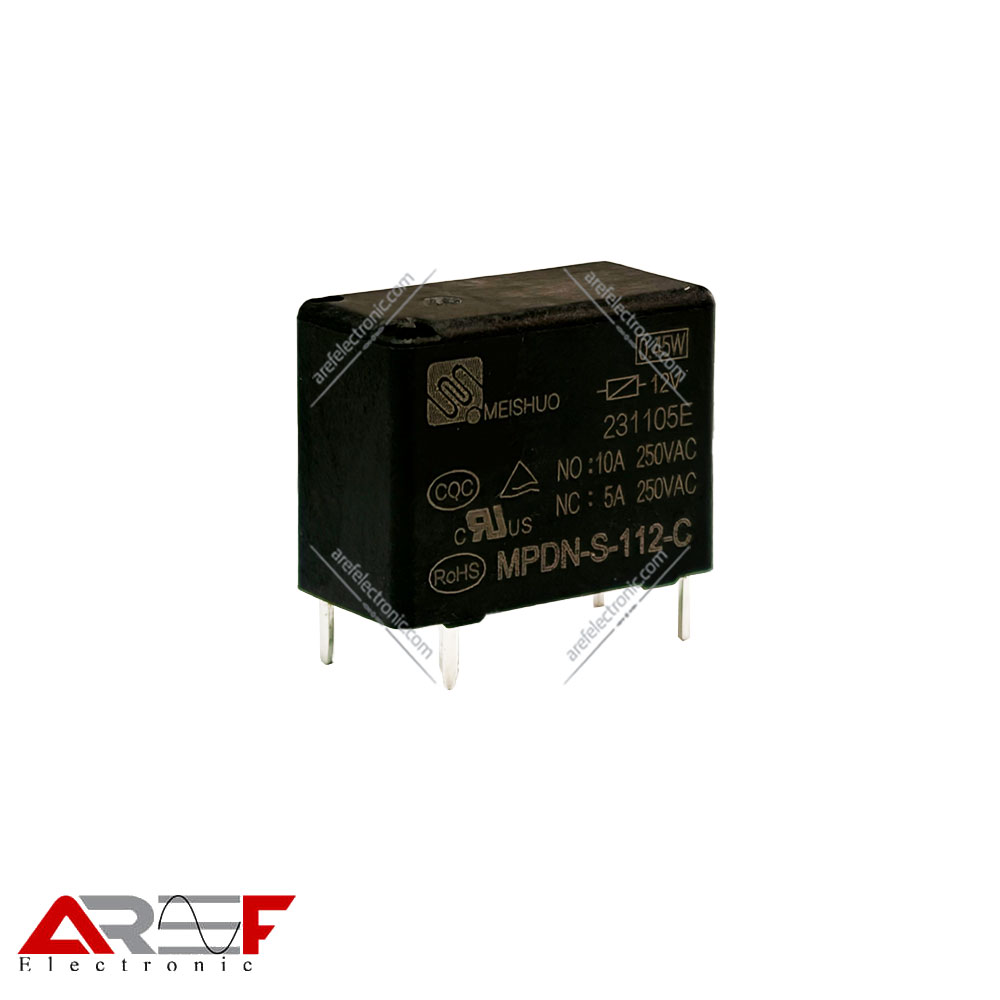

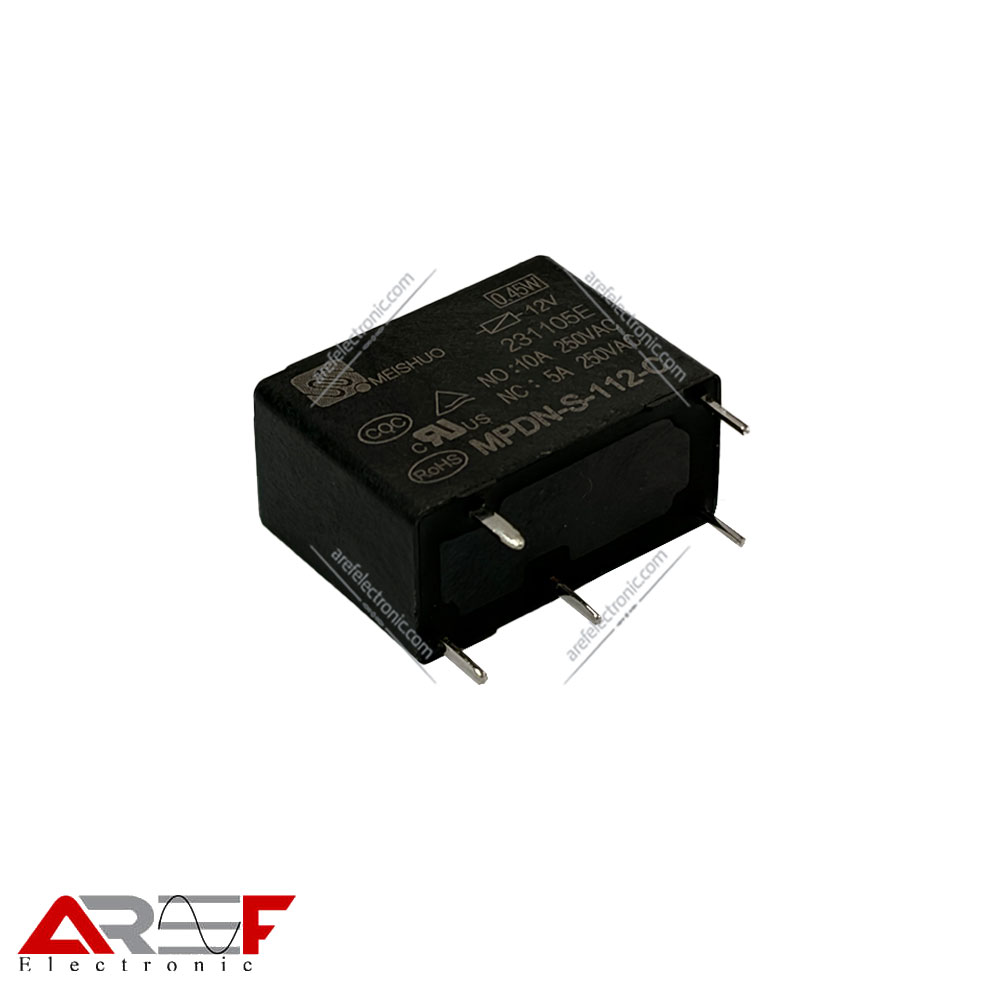

رله کتابی Meishuo مدل MPDN-S-112-C دارای 12 ولت 5 آمپر 5 پین

رله MEISHUO MPDN-S-112-C یک رله الکترومکانیکی قدرت با بوبین 12 ولت DC و کنتاکت تبدیلی SPDT (1 Form C) است که برای سوئیچینگ ایمن و مطمئن انواع بارهای الکتریکی در مدارهای فرمان و قدرت طراحی شده است. این رله با برخورداری از ابعاد جمع‌وجور، کیفیت ساخت بالا و عملکرد پایدار، یکی از قطعات پرکاربرد در صنایع الکترونیک، اتوماسیون و تجهیزات الکتریکی به شمار می‌رود. این مدل از یک کنتاکت مشترک (COM)، یک کنتاکت نرمال باز (NO) و یک کنتاکت نرمال بسته (NC) بهره می‌برد که امکان تغییر مسیر جریان و کنترل تجهیزات مختلف را در شرایط گوناگون فراهم می‌کند. همچنین این سری در نسخه‌های 4 و 5 پایه، با توان بوبین 0.2، 0.4 و 0.45 وات و ابعاد تقریبی 20.5 × 10.2 × 15.3 میلی‌متر عرضه می‌شود.

این رله دارای بوبین 12 ولت DC بوده و با اعمال این ولتاژ، میدان مغناطیسی ایجاد شده باعث تغییر وضعیت کنتاکت‌ها می‌شود. در این حالت، اتصال از وضعیت نرمال بسته (NC) به نرمال باز (NO) منتقل شده و امکان کنترل انواع بارهای الکتریکی را فراهم می‌کند. پس از قطع ولتاژ بوبین، فنر داخلی رله، کنتاکت‌ها را به وضعیت اولیه بازمی‌گرداند. این عملکرد سریع و دقیق، رله را برای مدارهایی که نیاز به سوئیچینگ مداوم و قابل اطمینان دارند، به گزینه‌ای مناسب تبدیل کرده است.
