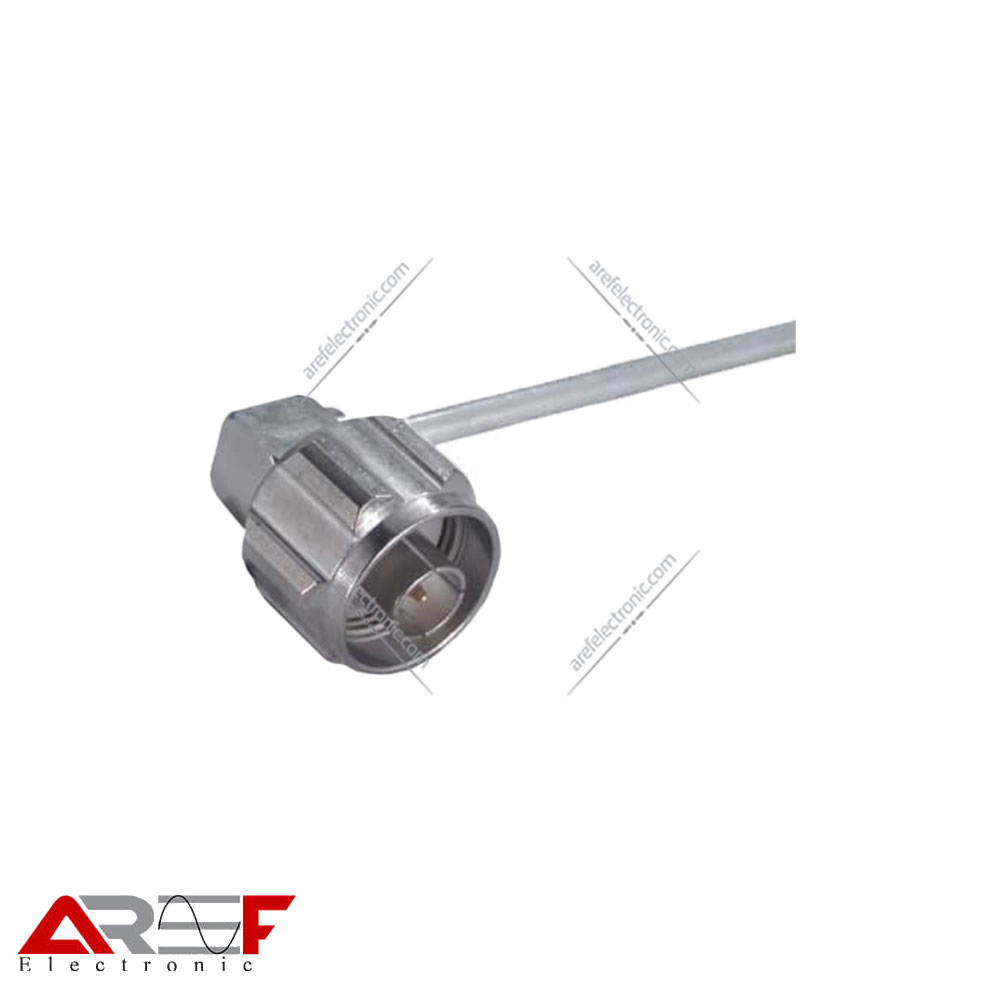

کانکتور مدل 16_N-50-3-27/133_NE

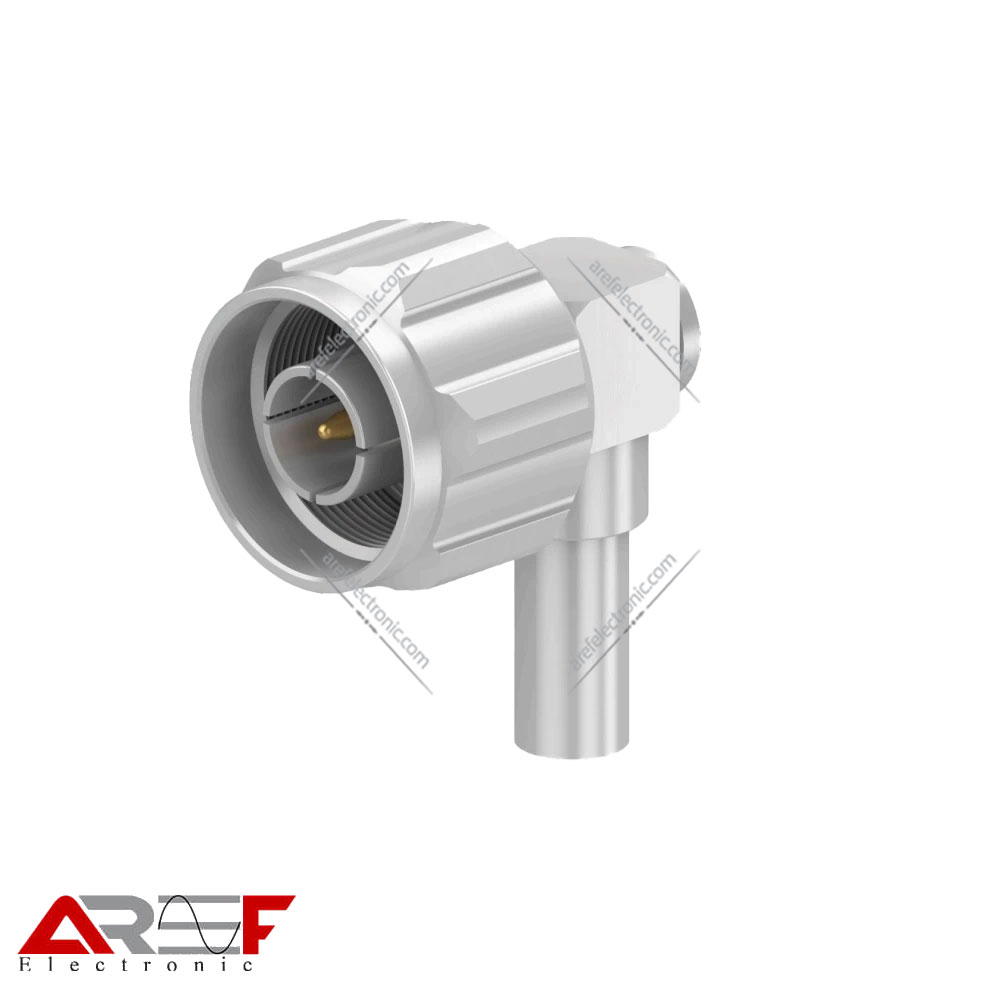

مدل 16_N-50-3-27/133_NE یک کانکتور حرفه‌ای کواکسیال نوع N با ساختار نری و بدنه ۹۰ درجه است که برای انتقال سیگنال‌های رادیویی و مایکروویو در سیستم‌های ۵۰ اهم استفاده می‌شود. طراحی زاویه‌دار آن امکان هدایت کابل در فضای محدود، داخل رک، پشت تجهیزات یا نزدیک پنل را فراهم می‌کند و فشار ناشی از خم‌شدن کابل را کاهش می‌دهد.

اتصال این کانکتور به تجهیزات از طریق مهره رزوه‌ای انجام می‌شود؛ بنابراین در محیط‌هایی که لرزش یا حرکت وجود دارد، اتصال محکم و پایداری ایجاد می‌کند. کنتاکت مرکزی برنجی با روکش طلا، مقاومت تماس را کاهش داده و به انتقال مطمئن سیگنال کمک می‌کند. بدنه برنجی با پوشش مقاوم SUCOPLATE نیز در برابر خوردگی، سایش و شرایط محیطی دوام مناسبی دارد.

در زمان مونتاژ، هادی مرکزی کابل باید به کانکتور لحیم شود و شیلد یا هادی خارجی با ابزار مخصوص پرس گردد. نصب دقیق اهمیت زیادی دارد؛ زیرا پرس نامناسب، لحیم‌کاری بیش از حد یا آماده‌سازی نادرست کابل می‌تواند موجب افزایش تلفات، انعکاس سیگنال و افت عملکرد در فرکانس‌های بالا شود.

کاربردها

این کانکتور در تجهیزات مخابراتی، آنتن‌های RF، تقویت‌کننده‌ها، فرستنده و گیرنده‌های رادیویی، تجهیزات تست و اندازه‌گیری، سیستم‌های ارتباط بی‌سیم، تجهیزات صنعتی، حمل‌ونقل و کابل‌های ارتباطی فرکانس بالا استفاده می‌شود. مقاومت مکانیکی مناسب و حفاظت IP67 در حالت اتصال کامل، آن را برای کاربردهای داخلی و بسیاری از محیط‌های بیرونی مناسب می‌کند.
