کانکتور مدل 23-HUBER+SUHNER SMA-50-0-3/111_NE
تماس بگیرید

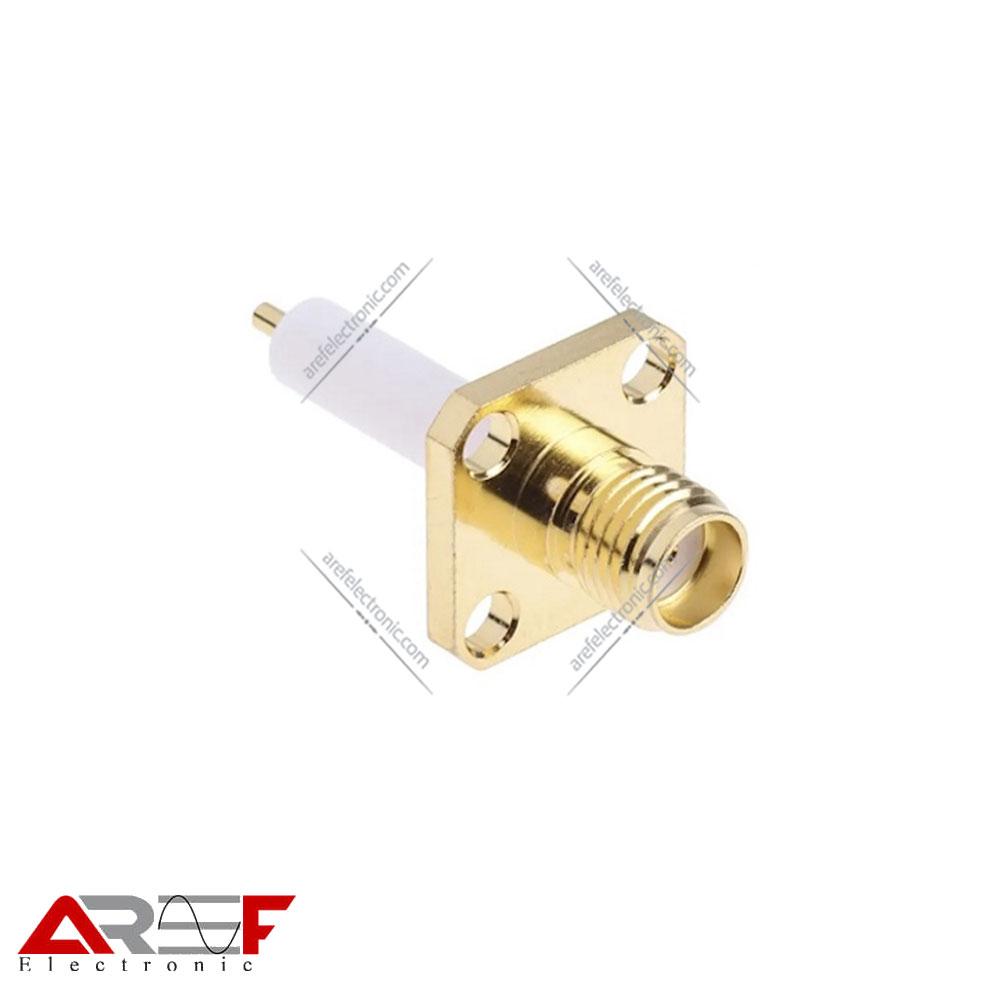

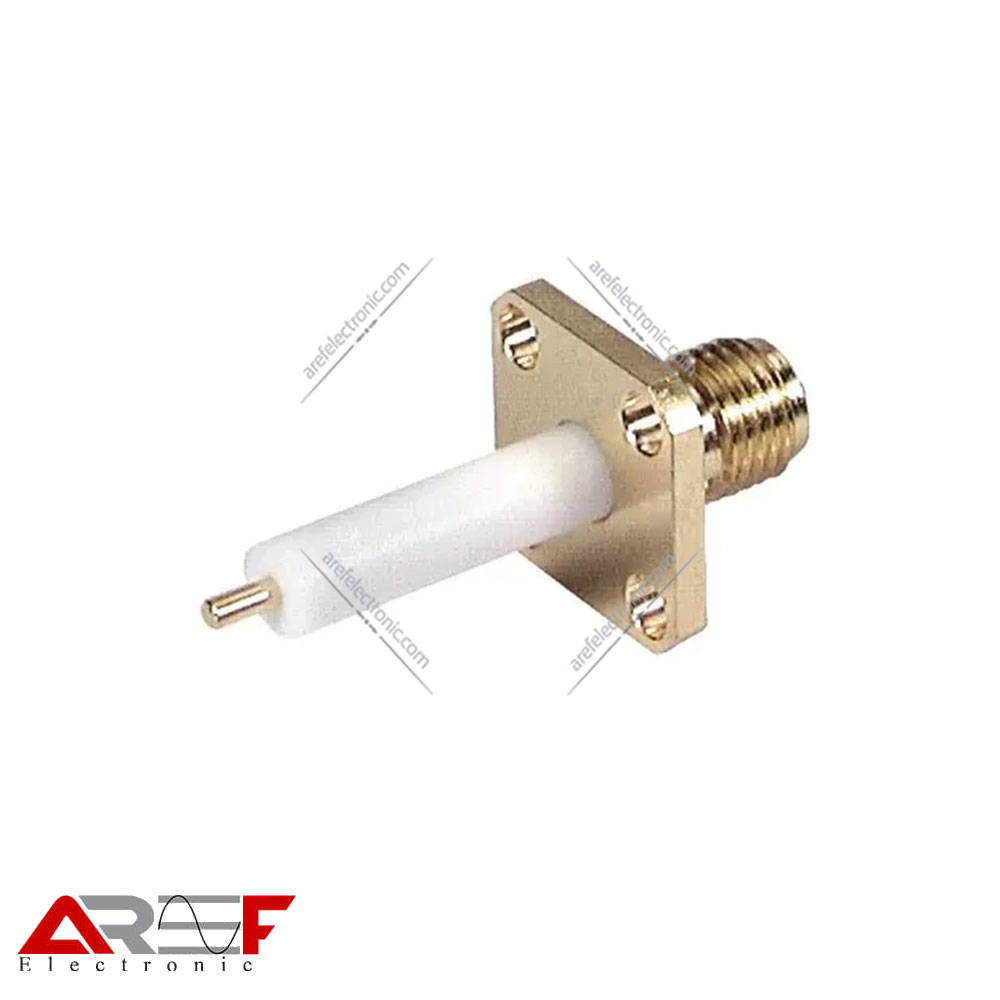

23_SMA-50-0-3/111_NE یک کانکتور کواکسیال SMA مادگی (Female Jack) با امپدانس 50 اهم از شرکت HUBER+SUHNER است. این کانکتور به‌صورت پنلی (Flange Mount) طراحی شده و برای نصب روی پنل تجهیزات RF و مایکروویو به کار می‌رود. به دلیل کیفیت ساخت بالا، آبکاری طلا و عملکرد پایدار تا فرکانس 18 گیگاهرتز، در تجهیزات مخابراتی، آزمایشگاهی، نظامی، هوافضا و سیستم‌های اندازه‌گیری فرکانس بالا استفاده می‌شود.
جهت خرید محصولات به صورت عمده با شماره تلفن های فروشگاه تماس و یا در واتساپ پیام دهید.
مقایسهتوضیحات
کانکتور 23_SMA-50-0-3/111_NE یک کانکتور پنلی مادگی SMA با دقت ساخت بسیار بالا است که برای انتقال سیگنال‌های RF و مایکروویو با کمترین افت و انعکاس سیگنال طراحی شده است. بدنه و کنتاکت‌های آن از آلیاژ مس بریلیم ساخته شده و با روکش طلا پوشانده شده‌اند تا علاوه بر هدایت الکتریکی عالی، مقاومت بالایی در برابر خوردگی و اکسیداسیون داشته باشند.
این کانکتور به‌صورت فلنجی روی پنل نصب می‌شود و اتصال داخلی آن از طریق لحیم‌کاری انجام می‌گیرد. طراحی دقیق آن باعث حفظ تطبیق امپدانس 50 اهم در کل مسیر انتقال شده و برای تجهیزات حساس اندازه‌گیری و مخابراتی بسیار مناسب است.
کاربردها
این کانکتور در تجهیزات مخابراتی، فرستنده و گیرنده‌های RF، سیستم‌های آنتن، تجهیزات تست و اندازه‌گیری، آنالایزرهای شبکه (VNA)، ژنراتورهای سیگنال، تجهیزات مایکروویو، صنایع هوافضا، تجهیزات نظامی، سامانه‌های راداری و آزمایشگاه‌های الکترونیک مورد استفاده قرار می‌گیرد. به دلیل کیفیت بالای اتصال، در کاربردهای حرفه‌ای که پایداری سیگنال اهمیت زیادی دارد، گزینه‌ای ایده‌آل محسوب می‌شود.
مشخصات فنی
| نام محصول | Coaxial Panel Connector |
|---|---|
| مدل | 23_SMA-50-0-3/111_NE |
| برند | HUBER+SUHNER |
| نوع کانکتور | SMA Female Jack |
| نوع نصب | Flange Mount (چهار سوراخ) |
| نوع اتصال | Solder |
| حداکثر فرکانس کاری | 18 GHz |
| استاندارد رابط | IEC 60169-15 / MIL-STD-348 |
| جنس بدنه | آلیاژ مس بریلیم (Beryllium Copper) |
| عایق | PTFE / PFA |
| تعداد دفعات اتصال | حدود 500 بار |
